| ब्रांड नाम: | BeiShun |
| मॉडल संख्या: | XGPL-600 |
| एमओक्यू: | 1 सेट |
| कीमत: | बातचीत योग्य |
| पैकेजिंग विवरण: | लकड़ी का बक्सा/कंटेनर |
| भुगतान की शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |

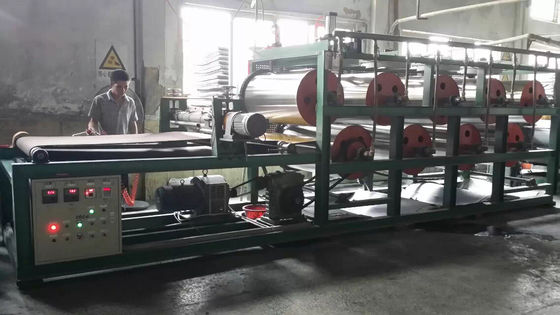

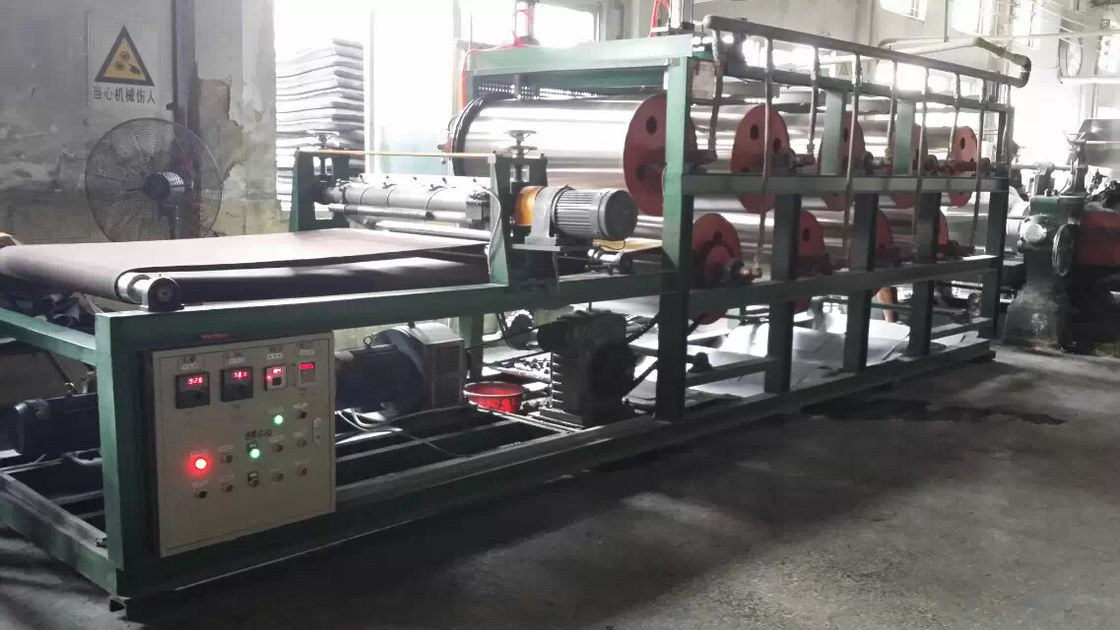

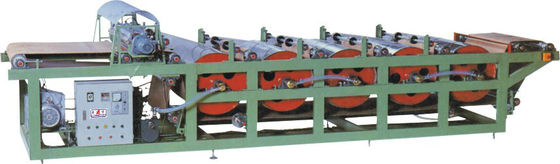

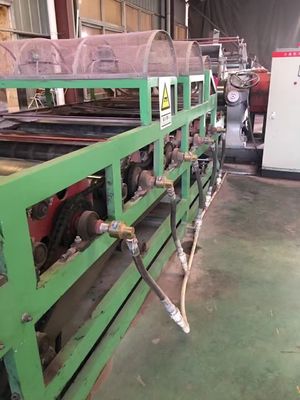

रबर फिल्म और ईवीए सामग्री को ठंडा करने के लिए इस्तेमाल किया जा सकता है
रोलर रबर शीट कूलररबर उद्योग में रबर शीट को कैलेंडरिंग या एक्सट्रूज़न के बाद ठंडा करने के लिए उपयोग किया जाने वाला एक प्रमुख उपकरण है।इसका मुख्य कार्य चिपकने से रोकने और उत्पाद की गुणवत्ता सुनिश्चित करने के लिए शीतलन रोलर के माध्यम से उच्च तापमान रबर शीट को जल्दी से ठंडा करना और आकार देना हैनिम्नलिखित उपकरण का विस्तृत परिचय हैः
1संरचना और संरचना
शीतलन रोलर: मूल घटक आमतौर पर एक धातु (स्टेनलेस स्टील या कास्ट आयरन) रोलर होता है जिसका व्यास बड़ा होता है, जिसमें शीतलन पानी (या ठंडा पानी) अंदर से बहता है,और सतह को चिकनी रबर शीट सुनिश्चित करने के लिए पॉलिश या क्रोम किया गया है.
ढोने की प्रणालीः इसमें रबर शीट के निरंतर ढोने और ढेर करने के लिए फ़ीडिंग कन्वेयर बेल्ट, डिस्चार्जिंग रैक या स्टैकिंग डिवाइस शामिल है।
ड्राइव डिवाइसः मोटर रिड्यूसर रोलर को घूमने के लिए चलाता है, और उत्पादन लाइन की गति से मेल खाने के लिए गति को समायोजित किया जा सकता है।
सहायक प्रणाली:
छिड़काव या वायु शीतलन यंत्र: कुछ उपकरणों में सहायक शीतलन यंत्र होते हैं।
छीलने वाला यंत्र: फिल्म को रोलर पर चिपकने से रोकता है (जैसे स्क्रैपर या वायु चाकू) ।
तनाव नियंत्रण: फिल्म को सुचारू रूप से चलाना।
2कार्य सिद्धांत
उच्च तापमान वाली फिल्म (आमतौर पर एक कैलेंडर या एक्सट्रूडर से) घूर्णन शीतलन रोलर से संपर्क करती है और गर्मी संवहन के माध्यम से आंतरिक रूप से परिसंचारी शीतलन पानी में गर्मी स्थानांतरित करती है,ताकि फिल्म का तापमान 100°C से ऊपर से कमरे के तापमान (लगभग 30-50°C) तक गिर जाएठंडा हुआ फिल्म ट्रिमिंग, कटिंग या वाइंडिंग के बाद अगली प्रक्रिया में प्रवेश करता है।
3प्रमुख मापदंड
रोलर्स की संख्याः एकल रोलर्स, डबल रोलर्स या मल्टी रोलर्स (कूलिंग दक्षता में सुधार के लिए)
शीतलन तापमानः रबर के प्रकार के अनुसार पानी का तापमान समायोजित करें (आमतौर पर 10-25°C) ।
लाइन की गतिः उत्पादन लाइन के साथ सिंक्रनाइज़, आम तौर पर 5-50 मीटर/मिनट।
रोलर चौड़ाईः फिल्म की चौड़ाई के अनुसार अनुकूलित (आमतौर पर 1.5-2.5 मीटर) ।
4अनुप्रयोग परिदृश्य
टायर उद्योग: टायर और कॉर्ड रबर जैसे अर्ध-तैयार उत्पादों को ठंडा करना।
रबर उत्पाद: कन्वेयर बेल्ट, सीलिंग स्ट्रिप्स, सोल और अन्य फिल्मों का शीतलन।
विशेष रबरः सिलिकॉन रबर और फ्लोरो रबर का सटीक शीतलन।
5चयन और रखरखाव बिंदु
चयन:
उत्पादन क्षमता (उत्पादन) के अनुसार रोल का आकार और मात्रा का चयन करें।
रबर यौगिक की विशेषताओं (जैसे उच्च तापमान प्रतिरोध और चिपचिपापन) पर विचार करें।
स्वचालन आवश्यकताएं (जैसे लिंक नियंत्रण और ऑनलाइन पता लगाने) ।
रखरखावः
रबर के अवशेषों को रोकने के लिए रोलर की सतह को नियमित रूप से साफ करें।
जांचें कि ठंडा करने वाले पानी का सर्किट अवरुद्ध है या लीक हो रहा है।
रोलर के सुचारू घूर्णन को सुनिश्चित करने के लिए बीयरिंगों को चिकना करें।
6आम समस्याएं और समाधान
रोलर पर चिपकने वाली फिल्मः जांचें कि रोलर की सतह का तापमान बहुत अधिक है या सतह का परिष्करण अपर्याप्त है।
असमान शीतलनः पानी की मात्रा को समायोजित करें या रोलर के आंतरिक प्रवाह चैनल डिजाइन की जांच करें।
विकृति या संकुचनः अत्यधिक तापमान अंतर से बचने के लिए शीतलन दर को अनुकूलित करें।
7विकास की प्रवृत्ति
ऊर्जा-बचत डिजाइनः अपशिष्ट गर्मी का पुनर्प्राप्ति, कुशल गर्मी विनिमय संरचना।
बुद्धिमानः एकीकृत तापमान सेंसर, स्वचालित समायोजन प्रणाली।
मल्टीफंक्शनलः ऑनलाइन मोटाई माप, दोष का पता लगाने और अन्य कार्यों के साथ संयुक्त।
यदि किसी विशेष ब्रांड के उपकरण के अधिक विशिष्ट मापदंडों या विवरणों की आवश्यकता होती है, तो आगे की व्याख्या प्रदान की जा सकती है!
XGPL-600 का तकनीकी पैरामीटर
| पद | XGPL-600~700 | XGPL-800~1000 |
| उपयुक्त रबर शीट का आकार | (4-12) x600~700 | (4-12) x800~1000 |
| सामने पहुँचने वाले कन्वेयर बेल्ट की अधिकतम लाइन गति | 31 मीटर/मिनट | 36 मीटर/मिनट |
| लटकने वाली छड़ी की अधिकतम लाइन गति | 0.7-4.2m/min | 0.6-4.2m/min |
| अक्षीय पंखे | 0.37kw 5760m3/min | 0.37kw 5760m3/min |
| स्विंग रबर रेंज और आवृत्ति | 1.2m 10-16 बार/मिनट | 1.2m 10-16 बार/मिनट |
| ठंडा होने के बाद रबर शीट का तापमान | ≤ कमरे का तापमान +5oC | ≤ कमरे का तापमान +5oC |
| गति विनियमन नियंत्रण विधि | इन्वर्टर नियंत्रण | इन्वर्टर नियंत्रण |
अनुप्रयोग उद्योगः
रोलर रबर शीट कूलिंग मशीन थर्मोप्लास्टिक सामग्री (जैसे रबर, प्लास्टिक आदि) को ठंडा करने और कठोर करने के लिए एक विशेष उपकरण है।यह मुख्य रूप से रोलर्स के रोटेशन और शीतलन पानी परिसंचरण प्रणाली के माध्यम से सामग्री के तेजी से ठंडा और आकार का एहसास होता हैइसके अनुप्रयोग उद्योगों में मुख्य रूप से निम्नलिखित क्षेत्र शामिल हैंः
1रबर उद्योग
टायर निर्माण: आयामी स्थिरता और भौतिक गुणों को सुनिश्चित करने के लिए ज्वलनित टायर रबर, प्रोसेसर रबर, साइडवॉल रबर आदि को ठंडा करने के लिए उपयोग किया जाता है।
रबर उत्पाद: जैसे कि कन्वेयर बेल्ट, सीलिंग स्ट्रिप्स, नली, तल आदि के उत्पादन में रबर शीटों का ठंडा करना।
पुनर्नवीनीकरण रबर का प्रसंस्करणः पुनर्नवीनीकरण रबर की कैलेंडर रबर शीटों को ठंडा करना।
2प्लास्टिक उद्योग
प्लास्टिक शीट/फिलमः पीवीसी, पीई, पीपी और अन्य प्लास्टिक शीट या फिल्मों को ठंडा करके बाहर निकाला जाता है।
संशोधित प्लास्टिकः भरने, मिश्रण और अन्य प्रक्रियाओं के बाद ठंडा और आकार।
3चिपकने वाले और मिश्रित सामग्री
टेप/फिलम का उत्पादन: जैसे कि दो तरफा चिपकने वाले पदार्थों और जलरोधक रोल को ठंडा करना और उन्हें आकार देना।
फाइबर-प्रबलित सामग्रीः मिश्रित सामग्री की पूर्व-अवशोषित फिल्मों को ठंडा करना।
4अन्य विशेष सामग्री
असफल्ट वाटरप्रूफिंग रोलः असफल्ट के साथ कोटिंग के बाद रोल को ठंडा करना।
तार और केबलः कुछ इन्सुलेटिंग सामग्री का ठंडा उपचार।
मुख्य कार्यात्मक लाभ
उत्पादन दक्षता में सुधार: निरंतर शीतलन, प्राकृतिक शीतलन की समय लेने वाली समस्या की जगह।
उत्पाद की गुणवत्ता को स्थिर करना: सामग्री के विरूपण या आंतरिक तनाव संचय से बचें।
ऊर्जा की बचत और पर्यावरण संरक्षणः पानी के परिचलन प्रणाली के माध्यम से ऊर्जा की खपत को कम करें।
उपकरण के प्रकार
विभिन्न उद्योगों की आवश्यकताओं के आधार पर, रोलर कूलर को अतिरिक्त कार्यों से लैस किया जा सकता है, जैसेः
चिपकने से बचाने वाला कोटिंग (रबर के लिए)
मल्टी-रोलर सिंक्रनाइजेशन सिस्टम (उच्च परिशुद्धता वाली प्लास्टिक फिल्म के लिए) ।
वायु शीतलन सहायता (उच्च मोटाई वाली सामग्री के लिए)
संक्षेप में, रोलर फिल्म कूलर रबर और प्लास्टिक प्रसंस्करण में एक अपरिहार्य पोस्ट-प्रोसेसिंग उपकरण है।और थर्मोप्लास्टिक सामग्री के किसी भी उत्पादन परिदृश्य के लिए उपयुक्त है जिसके लिए तेजी से ठंडा करने और आकार देने की आवश्यकता होती है.
|
|
