| ब्रांड नाम: | BeiShun |
| मॉडल संख्या: | XPK-500*500मिमी |
| एमओक्यू: | 1 सेट |
| कीमत: | 20000-30000USD |
| पैकेजिंग विवरण: | लकड़ी का बक्सा/कंटेनर |

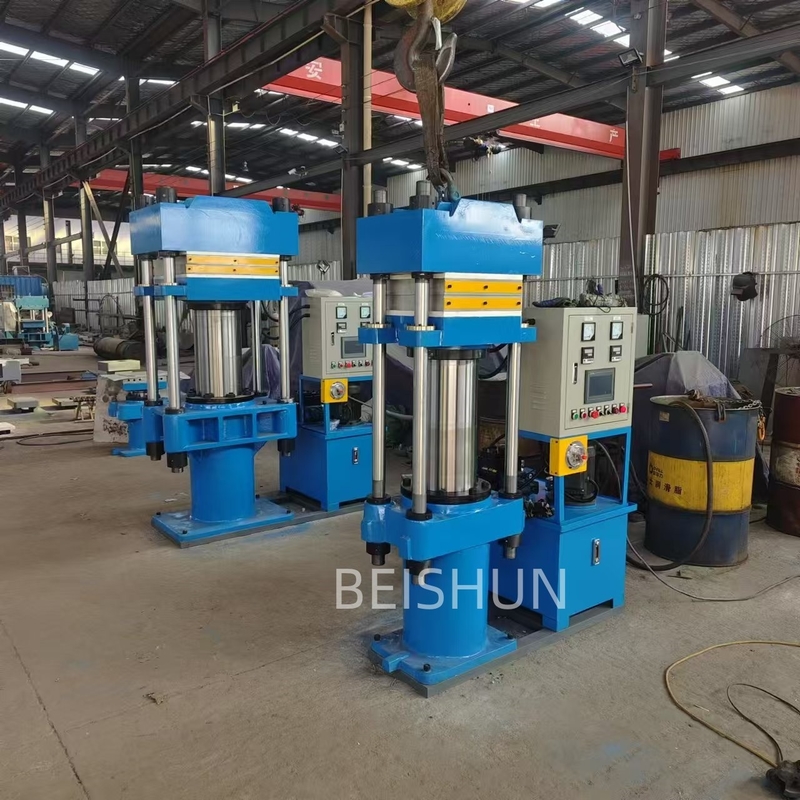

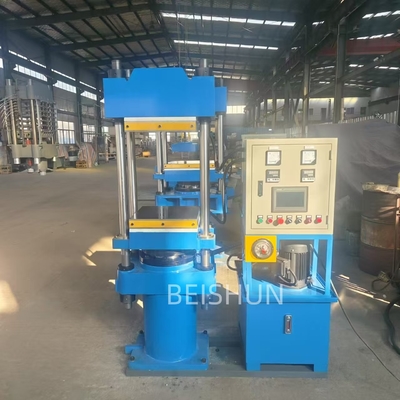

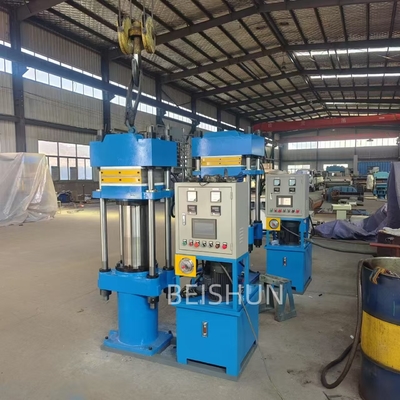

पीएलसी नियंत्रण रबर गास्केट वल्केनाइजेशन मशीन, रबर सीलिंग रिंग गर्म वल्केनाइजेशन प्रेस मशीन
फ्लैट बेल्ट वल्केनाइज़र की बुनियादी संरचनाः
1फ्लैट बेल्ट वल्केनाइज़र में मुख्य रूप से ऊपरी और निचली गर्म प्लेटें होती हैं (डबल-लेयर संरचना के मामले में मध्य गर्म प्लेट के साथ), ऊपरी और निचली बीम, एक चल मंच, एक पिंपल,एक हाइड्रोलिक सिलेंडर और एक फ्रेम प्लेट (या एक स्तंभ).
2आमतौर पर हाइड्रोलिक सिलेंडर और निचली बीम एक टुकड़े में बने होते हैं।
3फ्रेम प्लेट (या स्तंभ), ऊपरी और निचली बीम एक बंद बल प्रणाली बनाते हैं।
4ऊपरी गर्म प्लेट को ऊपरी बीम पर बोल्ट किया जाता है, और निचली गर्म प्लेट को प्रत्येक हाइड्रोलिक सिलेंडर पिंपल के चल प्लेटफॉर्म पर रखा जाता है।
5हाइड्रोलिक सिलेंडर का कार्य माध्यम दबाव तेल या दबाव पानी है और वर्तमान में दबाव तेल का सामान्य रूप से उपयोग किया जाता है।
संपीड़न मोल्डिंग प्रेस एक गर्म प्लेट वाला प्रेस है। इसमें सरल संरचना, उच्च दबाव और व्यापक अनुकूलन क्षमता की विशेषताएं हैं।यह मुख्य रूप से छोटे और मध्यम आकार के मोल्ड उत्पादों के ज्वलन के लिए प्रयोग किया जाता है2. वर्गीकरण
संपीड़न मोल्डिंग प्रेस के अनुप्रयोगों की विस्तृत श्रृंखला के कारण, इसके कई प्रकार हैं, जिन्हें आम तौर पर निम्नलिखित विभिन्न दृष्टिकोणों से माना जा सकता है
फ्लैट प्लेट वल्केनाइज़रों के विनिर्देश:
इसे हीटिंग प्लेट की "लंबाई x चौड़ाई" या उसके नाममात्र टन या दोनों के संयोजन से मिलीमीटर और टन में व्यक्त किया जा सकता है।
उदाहरण के लिएः 350x350 मिमी
इसका अर्थ है एक फ्लैट प्लेट वल्केनाइज़र जिसका हीटिंग प्लेट क्षेत्रफल 350 मिमी लंबा और 350 मिमी चौड़ा है।
उदाहरण के लिए: 25/350x350 फ्लैट प्लेट वल्केनाइज़र
25 का अर्थ है कि इसका नाममात्र टन 25 टन है, और 350x350 का अर्थ है हीटिंग प्लेट के विनिर्देश।तकनीकी
पैरामीटरः
इसमें डेकल बोर्ड, पेडस्टल, हाइड्रोलिक सिलेंडर, प्लंजर, चलती प्लेटफार्म, टॉप ब्रिज, टॉप और बॉटम हॉट प्लेट आदि शामिल हैं।
| प्रकार | XLB-DQ1200 × 1200 × 2 | XLB-DQ1300 × 2000 × 1 | XLB-Q1200 × 2500 × 1 | XLB-Q1500 × 2000 × 1 | XLB-Q2000 × 3000 × 1 | XLB-Q1400 × 5700 × 1 |
| कुल दबाव ((MN) | 315 टन | 560 टन | 750 टन | 1000 टन | 1800 टन | 2800 टन |
| प्लेट का आकार ((मिमी) | 1200×1200 | 1300× 2000 | 1200×2500 | 1500 × 2500 | 2000× 3000 | 1400× 5700 |
| दिन का प्रकाश (मिमी) | 200 | 400 | 400 | 400 | 400 | 400 |
| परत नं. | 2 | 1 | 1 | 1 | 1 | 1 |
| पिस्टन स्ट्रोक ((मिमी) | 400 | 400 | 400 | 400 | 400 | 400 |
| प्लेट इकाई क्षेत्र दबाव | 22 | 21.5 | 25 | 33.5 | 30 | 35 |
| मुख्य मोटर शक्ति ((kw) | 3 | 8 | 9.5 | 11 | 26 | 43.5 |
| कुल आयाम ((L × W × H) (मिमी) | 1685 × 1320 × 2450 | 2000 × 1860 × 2500 | 2560 × 1700 × 2780 | 2810 × 1550 × 3325 | 2900 × 3200 × 2860 | 2400 × 5800 × 3600 |
| वजन ((किलो) | 9500 | 17000 | 20000 | 24000 | 66000 | 110000 |
संरचनात्मक विशेषताएं:
1. सभी फ्रेम प्रकार वेल्डिंग संरचना को अपनाते हैं, जिसमें स्तंभ प्रकार के मुकाबले निम्नलिखित मुख्य फायदे हैंः उच्च समानांतरता सटीकताः दबाव पूरे वल्केनाइज़र कार्य सतह पर समान रूप से वितरित किया जाता हैःगर्म प्लेट की लंबी सेवा जीवन.
2गर्म प्लेट का सतह तापमान समान रूप से वितरित है, हीटिंग और कूलिंग चक्र छोटा है,और हाइड्रोलिक रूप से संचालित "क्लैम्पिंग और स्ट्रेचिंग डिवाइस" निचले क्रॉस बीम पर तय है और मुख्य मशीन के साथ सटीक रूप से तैनात है.
3. "संतुलन उपकरण" से सुसज्जित जब ज्वालामुखी बंद है गर्म प्लेट समानांतर रखने के लिए
4. "शिम डिवाइस" से लैस, हाइड्रोलिकली संचालित, यह सुनिश्चित कर सकता है कि टेप की सटीक चौड़ाई हो।हाइड्रोलिक दबाव का उपयोग आगे और पीछे shim धक्का करने के लिए गर्म प्लेट के दोनों ओर के लीवर स्थानांतरित करने के लिएयह उपकरण टेप को सटीक रूप से केंद्र कर सकता है, मैन्युअल संचालन को समाप्त कर सकता है, टेप और गर्म प्लेट को नुकसान से बचाने में मदद कर सकता है, और ऑपरेशन समय को छोटा कर सकता है।
|
|
