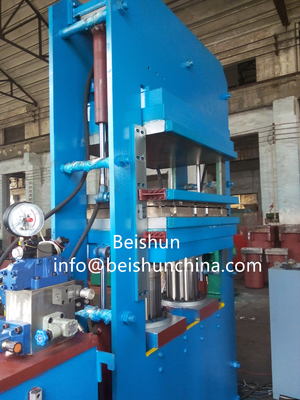

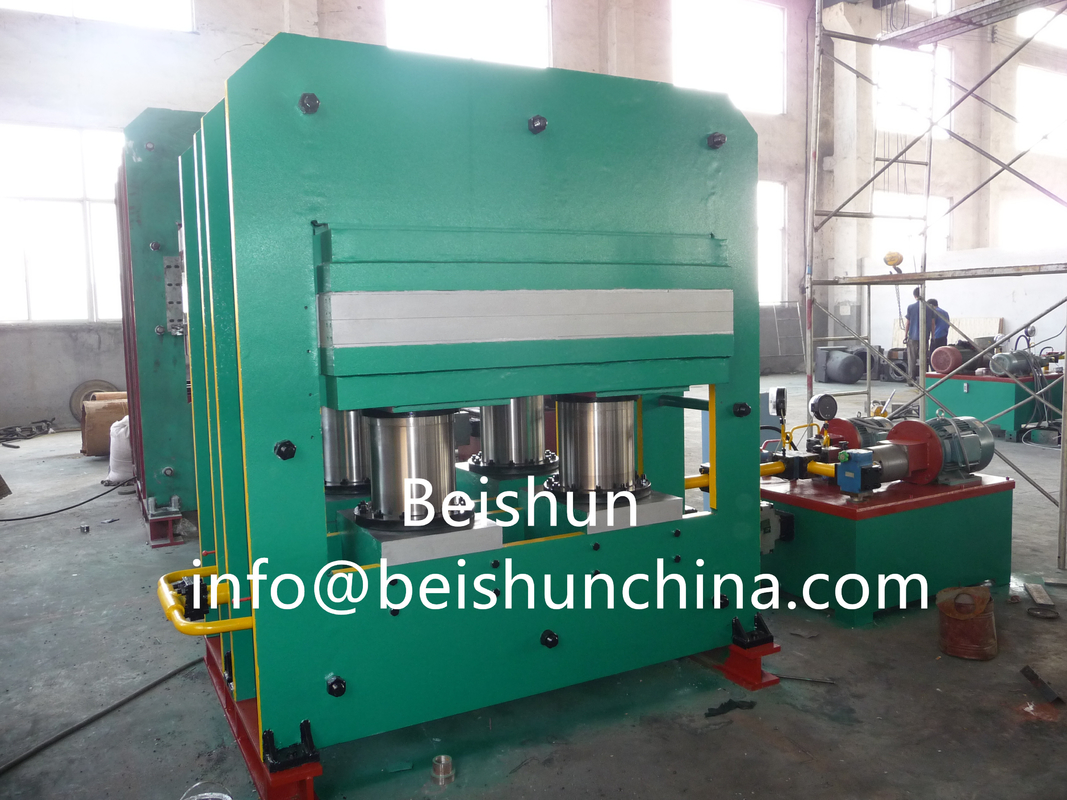

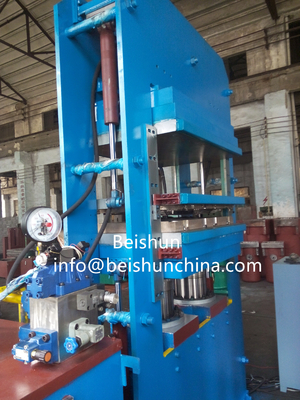

800 टन दबाव रबर स्प्रिंग वल्केनाइजिंग मशीन / रबर एयरबैग वल्केनाइजेशन मोल्डिंग मशीन

मशीन का परिचयः
एयर स्प्रिंग वल्केनाइजिंग मशीन रबर सामग्री को वल्केनाइज और मोल्ड करने के लिए एयर स्प्रिंग्स की उत्पादन प्रक्रिया में उपयोग किया जाने वाला एक प्रमुख उपकरण है। निम्नलिखित एक विस्तृत परिचय हैः

1संरचनात्मक संरचनाः

- फ्रेम भाग: यह उपकरण की बुनियादी समर्थन संरचना है जो पूरी मशीन की स्थिरता सुनिश्चित करती है। सामान्य संरचनात्मक प्रकारों में दो स्तंभ प्रकार और फ्रेम प्रकार शामिल हैं। उदाहरण के लिए,दो स्तंभ हवा वसंत वल्कनिंग मशीन, इसके स्तंभों का काम ऊपरी चलती बीम को मार्गदर्शन और समर्थन करना है, जिससे ऊपरी मोल्ड का सुचारू और विश्वसनीय उठाने और उतारने की गति सुनिश्चित होती है।

- मोल्ड सिस्टम:

- ऊपरी मोल्ड और निचले मोल्डः ऊपरी और निचले मोल्ड एक दूसरे के सापेक्ष सेट किए जाते हैं, और मोल्ड बंद होने के बाद एक बंद स्थान बनता है,जिसका उपयोग रबर सामग्री और वल्केनाइजेशन मोल्डिंग के लिए हवा के वसंत के अन्य भागों को समायोजित करने के लिए किया जाता हैमोल्ड का आकार और आकार वायु वसंत के विशिष्ट विनिर्देशों और डिजाइन आवश्यकताओं के अनुसार निर्धारित किया जाता है।

- क्लैंप या स्प्लिंटः कुछ वल्केनाइजिंग मशीनों में निचले मोल्ड के बाहर एक क्लैंप या स्प्लिंट से लैस होते हैं।हवा वसंत दोनों पक्षों से कैप्सूल और अन्य भागों के खिलाफ दबाया जा सकता है, ताकि एयर स्प्रिंग और कैप्सूल अधिक करीब से फिट हो सकें और उत्पाद की गुणवत्ता सुनिश्चित हो सके।
- हीटिंग सिस्टम:
- हीटिंग प्लेट: ऊपरी और निचली हीटिंग प्लेटों को उपरी और निचली मोल्ड्स पर या उपकरण के अन्य स्थानों पर स्थापित किया जाता है, ताकि वल्केनाइजेशन के लिए आवश्यक गर्मी प्रदान की जा सके।हीटिंग प्लेट आमतौर पर विद्युत हीटिंग या भाप हीटिंग को अपनाता है, जो वल्केनाइजेशन प्रभाव सुनिश्चित करने के लिए मोल्ड और रबर सामग्री को तेजी से और समान रूप से गर्म कर सकता है।
- इन्सुलेशन डिवाइसः गर्मी के नुकसान को कम करने और ऊर्जा दक्षता में सुधार के लिए, इन्सुलेशन डिवाइस जैसे इन्सुलेशन रिंग या इन्सुलेशन बोर्ड आमतौर पर हीटिंग प्लेट की परिधि पर लगाए जाते हैं.
- केंद्र तंत्र:
- मध्य में बड़ी छड़ी और मध्य में छोटी छड़ी: मध्य में बड़ी छड़ी आमतौर पर उपकरण के मुख्य फ्रेम पर तय होती है, और मध्य में छोटी छड़ी एक गाइड आस्तीन के माध्यम से केंद्र में बड़ी छड़ी से जुड़ी होती है।केंद्र छोटे छड़ी के शीर्ष हवा वसंत के आंतरिक बैग से जुड़ा जा सकता है, जो ज्वालामुखीकरण प्रक्रिया के दौरान स्थिति और समर्थन में भूमिका निभाता है।
- विस्थापन सेंसर, आनुपातिक वाल्व और दबाव सेंसरः केंद्र छोटे छड़ी के साथ संयोजन में इस्तेमाल किया, विस्थापन सेंसर केंद्र छोटे छड़ी के विस्थापन परिवर्तन का पता लगाने के लिए प्रयोग किया जाता है,गैस या तरल पदार्थ के प्रवाह को नियंत्रित करने के लिए आनुपातिक वाल्व का उपयोग किया जाता है और दबाव परिवर्तन की निगरानी के लिए दबाव सेंसर का उपयोग किया जाता है।ये घटक हवा के वसंत की ज्वलन प्रक्रिया के सटीक नियंत्रण को प्राप्त करने के लिए एक साथ काम.
- सिलेंडर प्रणाली:
- मुख्य हाइड्रोलिक सिलेंडर: मोल्ड के खोलने और बंद होने का एहसास करने के लिए ऊपरी मोल्ड के उठाने और उतारने की गति को चलाने के लिए उपयोग किया जाता है।मुख्य हाइड्रोलिक सिलेंडर के पिस्टन रॉड ऊपरी मोल्ड से जुड़ा हुआ है, और हाइड्रोलिक प्रणाली द्वारा प्रदान की गई शक्ति ऊपरी मोल्ड को निचले मोल्ड से सटीक रूप से बंद या अलग करने में सक्षम बनाती है।
- साइड हाइड्रोलिक सिलेंडर और बॉटम हाइड्रोलिक सिलेंडर: कुछ उपकरणों में,साइड हाइड्रोलिक सिलेंडर और नीचे हाइड्रोलिक सिलेंडर साइड स्लाइड प्लेट के खोलने और बंद करने और उठाने को चलाने के लिए प्रदान किए जाते हैं, जो मोल्ड को हटाने और लोड करने के कार्यों को आसान बनाता है और उत्पादन दक्षता में सुधार करता है।
- प्रवर्धक सिलेंडर: कुछ वल्केनाइजेशन मोल्डिंग मशीनें प्रवर्धक सिलेंडरों से भी लैस होती हैं।जो मोल्ड बंद होने के बाद अतिरिक्त दबाव प्रदान करते हैं ताकि यह सुनिश्चित हो सके कि मोल्ड कसकर बंद हो ताकि रबर सामग्री को पूरी तरह से वल्केनाइज किया जा सके.
2कामकाजी सिद्धांत:
- पूर्व-प्रसंस्कृत वायु स्प्रिंग अर्ध-तैयार उत्पादों (रबर सामग्री, पहिया फ्लिम्स, जड़ता बल ब्लॉक और अन्य भागों सहित) को निचले मोल्ड में डालें।
- ऊपरी मोल्ड को सिलेंडर प्रणाली के माध्यम से नीचे ले जाएं ताकि ऊपरी मोल्ड को बंद किया जा सके और निचले मोल्ड को एक बंद वल्केनाइजेशन स्पेस बनाने के लिए।
- हीटिंग सिस्टम काम करने लगता है, और हीटिंग प्लेट मोल्ड और रबर सामग्री के लिए गर्मी हस्तांतरण,ताकि रबर सामग्री उच्च तापमान और दबाव की क्रिया के तहत एक वल्केनाइजेशन प्रतिक्रिया से गुजरती है, जिससे वायु वसंत बनता है।
- ज्वलन प्रक्रिया के दौरान, the central rod of the central mechanism automatically adjusts the position and pressure according to the feedback information of the displacement sensor and the pressure sensor to ensure the accuracy and stability of the vulcanization process.
- ज्वलन समाप्त होने के बाद, सिलेंडर प्रणाली ऊपरी मोल्ड को ऊपर की ओर ले जाती है, और साइड हाइड्रोलिक सिलेंडर और निचला हाइड्रोलिक सिलेंडर साइड स्लाइड प्लेट को खोलने के लिए प्रेरित करता है,मोल्ड हटाने का कार्य करना, और वल्केनाइज्ड एयर स्प्रिंग उत्पाद निकालें।
3लाभः
- उच्च उत्पादन दक्षताः स्वचालन की डिग्री उच्च है, और मोल्ड के स्वचालित खोलने और बंद करने और केंद्र रॉड के स्वचालित समायोजन को महसूस किया जा सकता है,जो मैनुअल ऑपरेशन के समय और श्रम तीव्रता को कम करता है और उत्पादन दक्षता में काफी सुधार करता है.
- उत्पाद की अच्छी गुणवत्ताः तापमान, दबाव और समय की सटीक नियंत्रण, साथ ही अच्छा मोल्ड बंद करने और हीटिंग एकरूपता, हवा वसंत की ज्वलन गुणवत्ता सुनिश्चित कर सकते हैं,इसे अच्छी लोचदार बनाने के लिए, सील और स्थायित्व।
- मजबूत प्रयोज्यताः मोल्ड को विभिन्न विनिर्देशों और मॉडल के वायु स्प्रिंग्स के अनुसार बदला और समायोजित किया जा सकता है, और विभिन्न प्रकार के वायु स्प्रिंग्स के उत्पादन के लिए उपयुक्त है।
4अनुप्रयोग का दायरा: व्यापक रूप से वाहनों जैसे ऑटोमोबाइल, ट्रेनों और विमानों के निलंबन प्रणालियों में उपयोग किया जाता है, साथ ही औद्योगिक उपकरणों में सदमे को कम करने वाले उपकरणों में भी।निर्माण परियोजनाएं और अन्य क्षेत्र.


तकनीकी पैरामीटर
