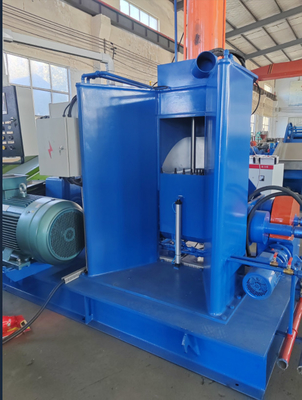

ISO स्वचालित रबर निडर मशीन 75L बैनबरी मशीन रबर मिक्सर

आईएसओ ऑटोमैटिक रबर क्नीडर मशीन 75L बैनबरी मशीन रबर मिक्सर

उत्पाद का परिचय:



रबर पीसने वाली मशीन रबर और प्लास्टिक के चबाने और विभिन्न रबर सामग्री के मिश्रण के लिए उपयुक्त है। यह मशीन इलेक्ट्रिक मोटर, प्रेसिंग डिवाइस, फ्रेम,मिश्रण कक्ष और रोटर तंत्र, प्लास्टिक कम करने वाली मशीन, वायु नियंत्रण प्रणाली, घुमावदार उपकरण, हीटिंग और कूलिंग सिस्टम, बेल्ट ट्रांसमिशन डिवाइस और आधार।

मिश्रण कक्ष पूरे मशीन शरीर के कार्यों को प्राप्त करने के लिए मुख्य भाग है, तैयार सामग्री सावधानीपूर्वक मापा के बाद, पीछे के फ़ीड पोर्ट से सील मिश्रण कक्ष में फ़ीड डालते हैं।दबाव में, तापमान विनियमन की स्थिति, रोटर और मिश्रण कक्ष की दीवार के विपरीत गति अंतर संचालन की एक जोड़ी के बाद, ब्रश की संयुक्त कार्रवाई पर सहमत, मिश्रण करने,पिसाई करना, प्रेसिंग, काटने और अन्य जटिल प्रभाव मिश्रण ऑपरेशन को पूरा करने के लिए। रोटर मिश्रण कक्ष के शीर्ष पर प्रदान मुख्य रोटर ड्राइव प्रणाली द्वारा संचालित है,पिस्टन रॉड ऊपर के बोल्ट को चलाने के लिए बढ़ता है और मिश्रण कक्ष आयताकार स्लट के साथ गिरता है. अधिभारित कार्यरत अवस्था के तहत, मिश्रण कक्ष में नीचे गिरने वाले शीर्ष बोल्ट, पानी (कूलिंग) या भाप (हीटिंग) के माध्यम से पारित किए जा सकते हैं। यह आम एक शीतलन (हीटिंग) प्रणाली,सामग्री को मिश्रित किया जा सकता है और एक उपयुक्त तापमान सीमा में पिसाई जा सकती हैमिश्रण कक्ष को सामने के रोटर अक्ष के चारों ओर 140° घुमाया जा सकता है।

इस रबर केनेडर की मुख्य विशेषताएंः
1मिश्रण कक्ष
इसमें एक ′′w′′ आकार का शरीर और उच्च गुणवत्ता वाले स्टील प्लेटों से बने दो साइड बोर्ड होते हैं, जिन्हें बाहर निकालने और वेल्डिंग के माध्यम से बनाया जाता है, जिन्हें शीतलन पानी या भाप के प्रवाह को लेने के लिए जैक किया जाता है।इसकी आंतरिक दीवारों पर कठोर क्रोम का लेपित है.

2थर्मल प्रतिरोध (या थर्मल कपल)
एक प्लग-इन थर्मल प्रतिरोध या थर्मल जोड़ी कक्ष के नीचे के मध्य भाग में है जिसे मिश्रण तापमान की जांच और नियंत्रण के लिए विद्युत प्रणाली से जोड़ा जाना है।

3.रोटर
यह बैनबरी प्रकार के खोखले ब्लेड के लिए डिज़ाइन किया गया है। खोखले रोटर शाफ्ट के अक्षीय छेद से जुड़े होते हैं जिनका उपयोग शीतलन या हीटिंग मार्ग के रूप में किया जाता है।ब्लेड के ऊपरी किनारों और साइड चेहरे हार्ड मिश्र धातु और जमीन के साथ सतह वेल्डेड कर रहे हैं, फिर हार्ड क्रोम के साथ लेपित और पॉलिश किया।

4शीतलन/गर्म करने की प्रणाली
मिश्रण कार्य में या तो शीतलन या हीटिंग सामग्री के लिए एक सामान्य पाइप प्रणाली को अपनाया जाता है। सिस्टम के माध्यम से शीतलन पानी या भाप को रोटर ब्लेड की गुहाओं में तीन तरीकों से खिलाया जाता है,- मिश्रण कक्ष के जैकेट और शीर्ष राम.

5झुकाव तंत्र
इसमें ब्रेक के साथ रोटर, साइक्लोइडल गियर रिड्यूसर, टीपी प्रकार के वर्म और वर्म गियर आदि होते हैं। यह फ्रंट रोटर के चारों ओर 140° झुकाव के साथ मिश्रण कक्ष को चालू करने में सक्षम है।

6धूल रोकने वाला यंत्र
मिश्रण कक्ष के शीर्ष और मशीन फ्रेम के कंटिलिवेटेड हाथ के बीच के जोड़ में,घुमावदार स्लॉट सेपरेशन के साथ इकट्ठे धूल सील एक उत्कृष्ट और विश्वसनीय सील उद्देश्य प्राप्त करने के लिए उपयोग किया जाता हैरोटर का अंतिम मुखौटा बिना तेल स्नेहन के अंत संपर्क सील द्वारा सील किया जाता है और यह अच्छी तरह से सील होता है और पहनने के प्रतिरोधी और टिकाऊ होता है।

7. वायवीय नियंत्रण प्रणाली
वायवीय नियंत्रण प्रणाली पीएलसी आदेश द्वारा नियंत्रित किया जाता है। एक द्विदिश हवा सिलेंडर राम ऊपर या नीचे बनाता है। मिश्रण कक्ष में अधिभार होने के मामले में,यदि आवश्यक हो तो शीर्ष राम को स्वचालित रूप से या मैन्युअल रूप से उठाया जा सकता है, ताकि मोटर को अधिभार से बचाया जा सके।

8विद्युत नियंत्रण प्रणाली
आयातित पीएलसी उपकरण और विद्युत नियंत्रण घटक जो सभी आयातित उत्पाद या आयातित प्रौद्योगिकी उत्पाद हैं, नियंत्रण विश्वसनीयता बढ़ाने के लिए विद्युत नियंत्रण प्रणाली में अपनाए जाते हैं।

तकनीकी मापदंडः
