| ब्रांड नाम: | Beishun |
| मॉडल संख्या: | XY-3-1400 |
| एमओक्यू: | 1SET |
| कीमत: | USD 5000-500000 Set |
| भुगतान की शर्तें: | टीटी, एल / सी |

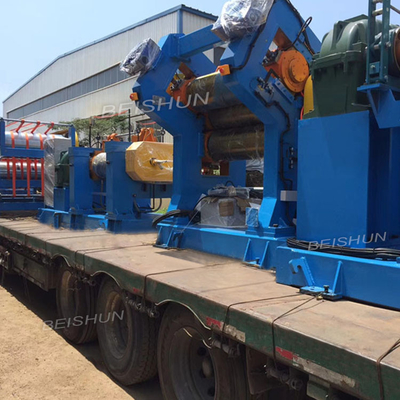

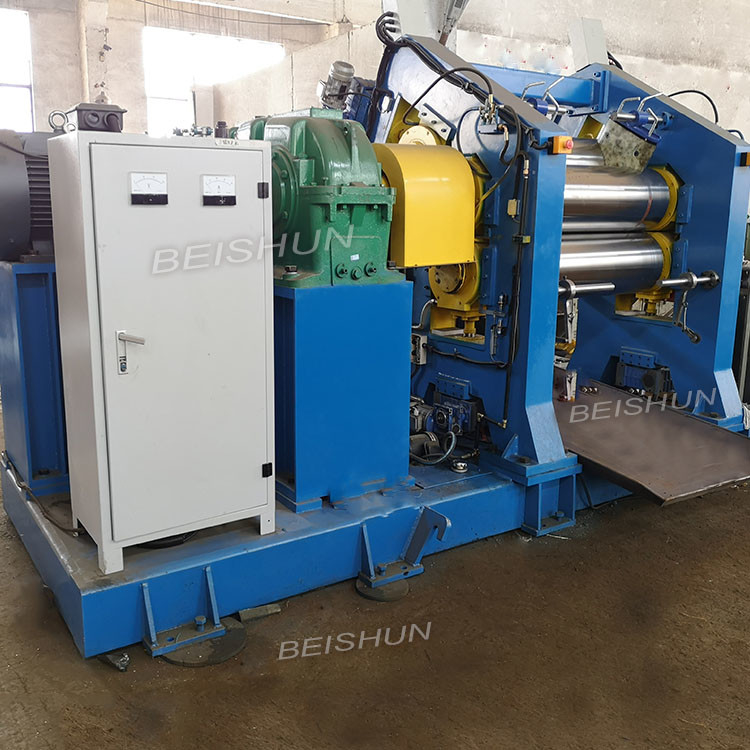

XY-3-1400 रबर कपड़ा मुद्रण कंबल तीन चार रोल कैलेंडर
आवेदन
दो, तीन, चार रोल रबर कैलेंडर का उपयोग रबर या प्लास्टिक, कपड़े के अंश और कोटिंग, शीटिंग और रबर या प्लास्टिक के समग्र के लिए किया जाता है।
रबर कैलेंडर की मशीन विनिर्देशमशीन
| आदर्श | XY-3-630 | XY-3-900 | एक्सवाई-3-1120 | एक्सवाई-3-1400 | XY-3-1500 | एक्सवाई-3-1730 | एक्सवाई-3-2130 | एक्सवाई-3-2430 |
| रोलर व्यास x लंबाई (मिमी) | 230x630 | 360x900 | 360x1120 | 400x1400 | 450x1500 | 610x1730 | 710x2130 | 810x2430 |
| घर्षण अनुपात |
1:1:1 1:1.42:1 |
1:1:1 0.733:1:1 0.733:1:0.733 |
1:1:1
|
1:1:1 1:1.383:1.383 1:1.383:1 |
1:1:1 1:1.5:1 |
1:1:1 1:1.4:1 |
1:1:1 |
1:1:1 1:1.5:1 |
| मध्य रोलर रैखिक गति (आर / मिनट) | 0.8-8 | 3-21.06 | 1.5 ~ 15 | 3-26.39 | 2.62-26.2 | 5.4-54 | 8-50 | 2-20 |
| निप समायोजन रेंज (मिमी) | 0-7 | 0-10 | 0-10 | 0-10 | 0-6 | 0-20 | 0-20 | 0.5-25 |
| मिन।उत्पाद की मोटाई (मिमी) | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.15 | 0.15 | 0.5 |
| उत्पाद चौड़ाई (मिमी) | 100-500 | 700 | 920 | 1200 | 1400 | 1530 | 1900 | 2150 |
| मोटर शक्ति (किलोवाट) | 7.5 | 30 | 45 | 55 | 75 | 132 | 185 | 220 |
| वजन (टी) | ~ 2.6 | ~ 11 | ~ 22 | ~ 26 | ~ 52 | ~ 67 | ~ 94 |
आवेदन
1. काम करने की स्थिति
उपकरण काम करने की स्थिति: तापमान 7 ~ 40 ℃, मैक्स।आरएच: 95%।
2. संरचनात्मक विशेषताएं
रैक:
वेल्डिंग निर्माण और एनीलिंग उपचार के माध्यम से, सटीक मशीन टूल्स व्यापक प्रसंस्करण, मजबूत कठोरता, विरूपण नहीं, फिसलने वाली सतह चिकनी और पहनने के लिए प्रतिरोधी है।
बेडप्लेट:
वेल्डिंग प्रकार बेडप्लेट और एनीलिंग उपचार के माध्यम से और फिर मशीन प्रसंस्करण, उच्च शक्ति और विरूपण नहीं।
रोलर्स:
रोलर सामग्री: ठंडा मिश्र धातु कच्चा लोहा LTH-H
कठोरता: 68-72HSD
चिलिंग लेयर: 10-25 मिमी
मेजबान असर:
कैलेंडरिंग सटीकता की गारंटी के लिए हमारी रबर कैलेंडरिंग मशीन स्वीडिश एसकेएफ बीयरिंग से लैस है।
बेयरिंग बेडप्लेट: लुब्रिकेटिंग ऑयल होल के साथ टेम्परिंग प्रोसेसिंग द्वारा बनाई गई कास्टिंग।बेयरिंग बेडप्लेट का सीलिंग खोल अंदर और बाहर के रिसाव को रोकने के लिए भूलभुलैया रिंग ऑयल सीलिंग के साथ एल्युमिनियम से बना है।
निप समायोजन डिवाइस
अपर रोलर, डाउन रोलर का उपयोग करके निप एडजस्टमेंट।यह एक ही समय में दोनों सिरों पर समायोजित कर सकता है और अलग से समायोजित कर सकता है।
पारेषण के प्रकार:
यह स्टिक पिन कपलिंग के माध्यम से मोटर ड्राइव स्पीड रिड्यूसर का उपयोग कर रहा है, घर्षण अनुपात रोलर रोटेशन को चलाता है।
स्पीड कम करने वाला:
प्रकार: एक मोटर इनपुट, और एक शाफ्ट आउटपुट।
गियर: हार्ड-टूथ टाइप, एयरलाइट इमर्सिंग ऑयल स्पीड रेड्यूसर।शोर ≤78dB, सुरक्षा कारक: SA≥2 गुना｡
मुख्य मोटर:
मुख्य मोटर फ़्रीक्वेंसी मोटर का उपयोग करती है और चर-फ़्रीक्वेंस गवर्नर के माध्यम से मोटर रोटेट गति को समायोजित करती है।
स्नेहन प्रणाली:
असर स्नेहन: इन प्रणालियों में तेल टैंक का एक सेट होता है, इसमें प्रवाह समायोज्य तेल तापमान गेज, कंडेनसर, फिल्टर आदि और प्रवाह नियंत्रण शामिल होता है, और स्नेहन तेल के तापमान को कम करता है और स्नेहन तेल की शुद्धता की गारंटी देता है।
स्नेहन तेल पाइप के साथ।
स्टॉक गाइड:
मूविंग टाइप की ओर एक्सिस
शरीर उच्च गुणवत्ता वाले एसएस 41 वेल्डिंग को गोद लेता है, स्टॉक गाइड एमसी नायलॉन सामग्री को गोद लेती है।
आपातकालीन ब्रेक डिवाइस:
इलेक्ट्रिक हाइड्रोलिक ब्लॉक ब्रेकिंग प्रकार
ब्रेकिंग क्षमता: ब्रेक लगाने के बाद रोलर ≤1/4 चक्र चल रहा है।
बटन स्थान: बॉडी फ्रेम के आसपास, फ्रंट और बैक बॉडी फ्रेम मशरूम स्टाइल इमरजेंसी बटन।
विद्युत नियंत्रण उपकरण:
कंट्रोलर बॉक्स: सरफेस बेकिंग फ़िनिश पिलर टाइप.
ऑपरेशन बॉक्स: ऑपरेटिंग कंट्रोलिंग रिटर्न सर्किट।
|
